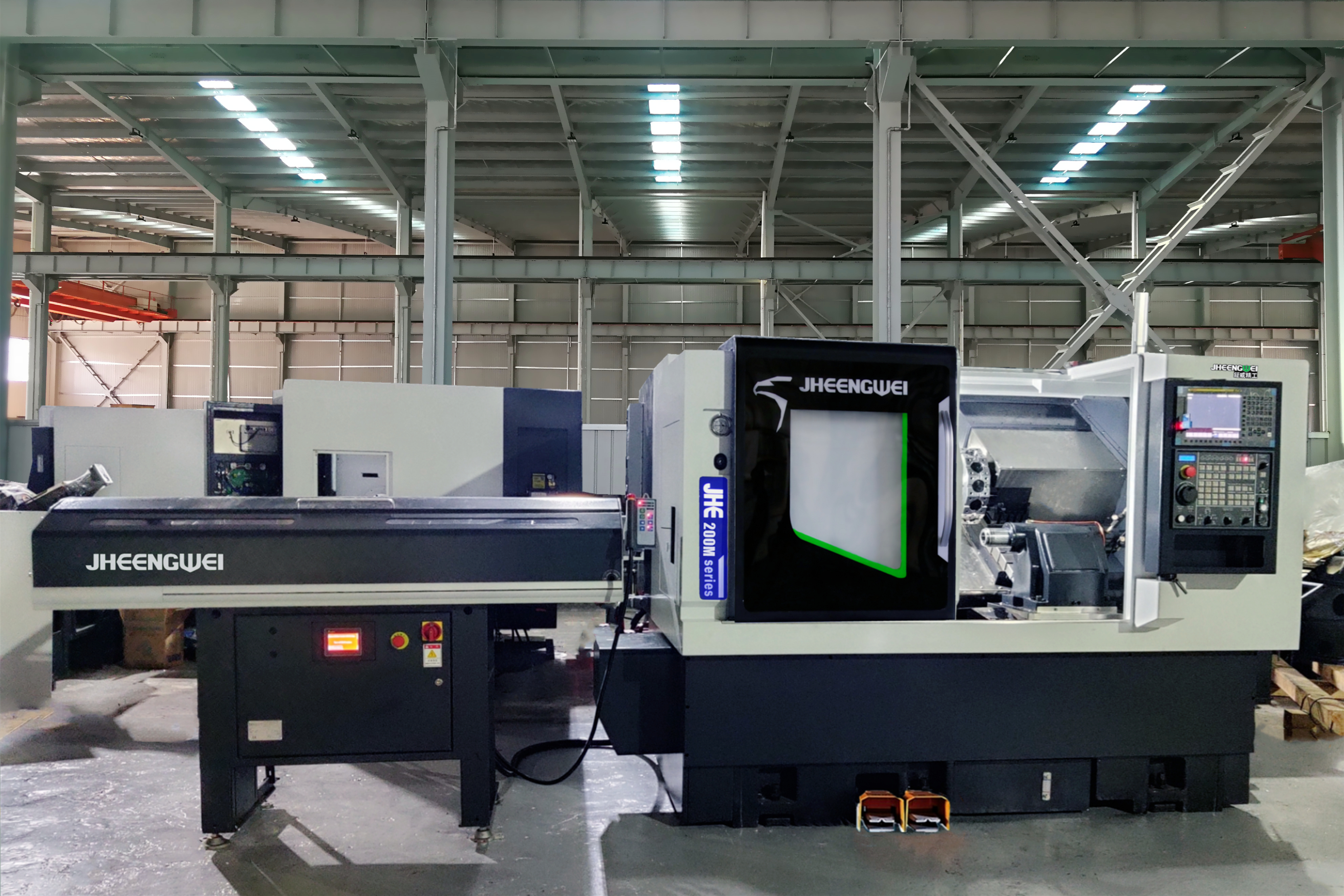

JHEE250數控車床的應用
鉦威智創|2022-04-21 07:08
淺談軸類零件加工的精度要求及加工方式
一、尺寸精度
軸類零件的尺寸精度主要指軸的直徑尺寸精度和軸長尺寸精度。按使用要求，主要軸頸直徑尺寸精度通常為IT6-IT9級，精密的軸頸也可達IT5級。軸長尺寸通常規定為公稱尺寸，對于階梯軸的各臺階長度按使用要求可相應給定公差。
二、幾何精度
軸類零件一般是用兩個軸頸支撐在軸承上，這兩個軸頸稱為支撐軸頸，也是軸的裝配基準。除了尺寸精度外，一般還對支撐軸頸的幾何精度（圓度、圓柱度）提出要求。對于一般精度的軸頸，幾何形狀誤差應限制在直徑公差范圍內，要求高時，應在零件圖樣上另行規定其允許的公差值。
三、相互位置精度
軸類零件中的配合軸頸（裝配傳動件的軸頸）相對于支撐軸頸間的同軸度是其相互位置精度的普遍要求。通常普通精度的軸，配合精度對支撐軸頸的徑向圓跳動一般為0.01-0.03mm，高精度軸為0.001-0.005mm。
此外，相互位置精度還有內外圓柱面的同軸度，軸向定位端面與軸心線的垂直度要求等。
四、表面粗糙度
根據機械的精密程度，運轉速度的高低，軸類零件表面粗糙度要求也不相同。一般情況下，支撐軸頸的表面粗糙度Ra值為0.63-0.16μm；配合軸頸的表面粗糙度Ra值為2.5-0.63μm。
軸類零件的加工有幾種方式
軸類零件和盤類零件的加工方式大部分都是車削,
而套類零件一般都用鏜削,
復雜曲面的切削加工，主要采用仿形銑和數控銑的方法或特種加工方法.
參考資料:
典型表面的加工路線
（一）外圓表面的加工路線
1．粗車→半精車→精車：
應用最廣，滿足IT≥IT7，▽≥0.8外圓可以加工
2．粗車→半精車→粗磨→精磨：
用于有淬火要求IT≥IT6，▽≥0.16 的黑色金屬。
3．粗車→半精車→精車→金剛石車：
用于有色金屬、不宜采用磨削加工的外用表面。
4．粗車→半精車→粗磨→精磨→研磨、超精加工、砂帶磨、鏡面磨、或拋光在2的基礎上進一步精加工。
目的為了減少粗糙度，提高尺寸精度，形狀和位置精度。
（二）孔的加工路線
1．鉆→粗拉→精拉：
用于大批大量生產盤套類零件的內孔，單鍵孔和花鍵孔加工，加工質量穩定，生產效率高。
2．鉆→擴→鉸→手鉸：
用于中小孔加工，擴孔前糾正位置精度，鉸孔保證尺寸、形狀精度和表面粗糙度。
3．鉆或粗鏜→半精鏜→精鏜→浮動鏜或金剛鏜
應用：
1）單件小批量生產中箱體孔隙加工。
2）位置精度要求很高的孔系加工。
3）直徑比較大得孔ф80mm以上，毛坯上已有鑄孔或鍛孔。
4）有色金屬有金剛鏜來保證其尺寸，形狀和位置精度以及表面粗糙度的要求
4．/鉆（粗鏜）粗磨→半精磨→精磨→研磨或衍磨
應用：淬硬零件加工或精度要求高的孔加工。
說明：
1）孔最終加工精度很大程度上取決于操作者的水平。
2）特小孔加工采用特種加工方法。
（三）平面的加工路線
1．粗銑→半精銑→精銑→高速銑
平面加工中常用，視被加工面精度和表面粗糙度技術要求，靈活安排工序。
2．/粗刨→半精刨→精刨→寬刀精刨、刮研或研磨
應用廣泛，生產率低，常用于窄長面的加工，最終工序安排也視加工表面的技術要求而定。
3．銑（刨）→半精銑（刨）→粗磨→精磨→研磨、精密磨、砂帶磨、拋光
加工表面淬火，最終工序視加工表面的技術要求而定。
4．拉→精拉
大批量生產有溝槽或臺階表面。
5．車→半精車→精車→金剛石車
有色金屬零件的平面加工。
